G41F46衬氟隔膜阀

产品介绍订货流程售后服务

质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

销售热线：021-63831783
图文传真：021-63247836
技术：021-65258652

衬氟隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。

衬氟隔膜阀的产品原理：

隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置，其结构形式与一般阀门大不相同，是一种特殊形式的截断阀，它的启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。

衬氟隔膜阀主要零部件材料表

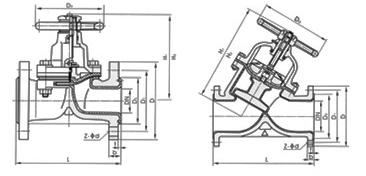

衬氟隔膜阀外形尺寸图

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	隔膜	FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶）
5	支架	PTFE(F4)		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手轮	WCB		WCB		WCB

衬氟隔膜阀主要外形和连接尺寸

公称通经		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa						PN1.6MPa
15	1/2	125	80	55	40	2	12	4-φ12	95	65	45	2	14	4-φ14
20	3/4	135	90	65	50	2	14	4-φ12	105	75	55	2	16	4-φ14
25	1	145	100	75	60	2	14	4-φ12	115	85	65	2	16	4-φ14
32	5/4	160	120	90	70	2	16	4-φ14	135	100	78	2	18	4-φ18
40	3/2	180	130	100	80	3	16	4-φ14	145	110	85	3	18	4-φ18
50	2	210	140	110	90	3	16	4-φ14	160	125	100	3	20	4-φ18
65	5/2	250	160	130	110	3	16	4-φ14	180	145	120	3	20	4-φ18
80	3	300	185	150	125	3	18	4-φ18	195	160	135	3	22	4-φ18
100	4	350	205	170	145	3	18	4-φ18	215	180	155	3	22	8-φ18
125	5	400	235	200	175	3	20	8-φ18	245	210	185	3	24	8-φ18
150	6	460	260	225	200	3	20	8-φ18	280	240	210	3	24	8-φ23
200	8	570	315	280	255	3	22	8-φ18	335	295	265	3	26	8-φ23
250	10	680	370	335	310	3	24	12-φ28	390	350	320	3	28	12-φ23
300	12	790	435	395	362	4	24	12-φ23	440	400	368	4	28	12-φ23

衬氟隔膜阀基本结构

1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。

2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。

3、利用FEP（Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。

4、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表”。

衬氟隔膜阀的用途：

衬氟隔膜阀广泛应用于硫酸，氢氟酸，磷酸，氯气，强碱，王水等具有强腐蚀性的介质的管道中。

衬氟隔膜阀安装使用和注意事项

1.阀门应存放在干燥通风的室内，严禁堆迭放置。
2.库存阀门的通路两端必须封口，以防异物进入内腔而损伤密封部件。且应避免与油类或其它易燃物品接触。
3.本阀的金属加工表面应清除污垢，并涂以防锈剂。
4.衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。
5.在存放期间或停用期间，应逆时针旋转手轮，使阀门处于微启状态，避免使隔膜因长期受压而失去弹性。
6.运输过程中或安装时，吊索不得系结在手轮或阀杆上。并严禁与其它金属或硬质物撞击，以防损伤零件和衬层。字串6
7.安装前，应仔细核对管路的运行条件及介质是否与本阀规定的适用范围相符，避免选型不当而造成不必要的损失，乃致发生意外事故。
8.本阀除不宜应用于真空管路外，可在管路的任意位置安装作双向流动，但应确保操作和维修的方便。
9.安装时，应将阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部位连接螺栓是否均匀紧固。
10.运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。

订货流程

客户采购清单请传真至 021-63247836，或来电咨询 021-63831783
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
1. 结构长度
2. 连接形式
3. 公称直径、全通径、缩径、管道尺寸
4. 运用介质及温度、压力范围
5. 实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
