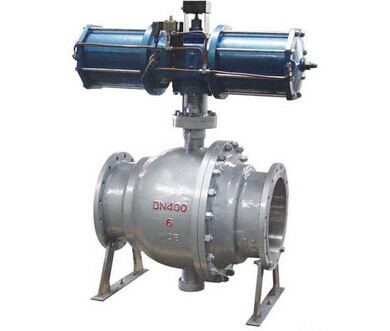

气动固定葫芦娃短视频APP导航Q647F/H

气动固定葫芦娃短视频APP导航Q647F/H
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售热线:021-63831783
  • 图文传真:021-63247836
  • 技    术:021-65258652
【产品用途】
气动固定葫芦娃短视频APP导航Q647F/H适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。

【产品特点】
1、阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能
2、固定葫芦娃短视频APP导航阀前,阀后阀座都能密封,即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放
3、枢轴采用防吹出保护结构,低摩擦系数的轴承等。具有性能优异,可靠性高,用途广泛
 气动固定葫芦娃短视频APP导航Q647F/H是新一代高性能葫芦娃短视频APP导航,适用于长输管线和一般工业管线,其强度、、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动葫芦娃短视频APP导航相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定葫芦娃短视频APP导航 的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。此阀一般水平安装。

  气动固定葫芦娃短视频APP导航Q647F/H有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

  固定葫芦娃短视频APP导航 适用介质:水、气、油品、天然气和酸碱腐蚀性介质。

  适用温度:-196~350℃,

  驱动方式:手动、蜗轮、气动、电动、液动等。

  气动固定葫芦娃短视频APP导航Q647F/H产品特点

  1、操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

  2、密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。

  3、防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

  4、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预]力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复

  5、排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。

  气动固定葫芦娃短视频APP导航Q647F/H广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
【性能参数】



型号
适用温度(℃)
适用介质
材料
Q647F-16C
-29~150
水、蒸汽、油品等
碳钢
Q647F-16P
CF8
主要外形和连接尺寸



公称通径
主要外形尺寸和连接尺寸
L
D
D1
D2
b
Z-d
H
H1
D0
QD47F-16C QD47F-16P QD347F-16P QD347F-16C QD347F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD947F-16C QD947F-16P
50
178
160
125
100
16
4-18
160
85
-
65
191
180
145
120
18
4-18
170
95
-
80
206
195
160
135
20
8-18
200
110
-
100
229
215
180
155
20
8-18
210
120
-
125
356
245
210
185
22
8-18
350
215
-
150
394
280
240
210
24
8-23
530
190
-
200
457
335
295
265
26
12-23
575
230
600
250
533
405
355
320
30
12-25
585
260
600
300
610
460
410
375
30
12-25
730
300
600
350
686
520
470
435
34
16-25
860
350
800
400
762
580
525
485
36
16-30
935
395
800
450
864
640
585
545
40
20-30
975
440
800
500
912
705
650
608
44
20-34
1060
485
800
600
1067
840
770
718
48
20-41
1170
591
800
700
1245
910
840
788
50
24-41
1270
686
800

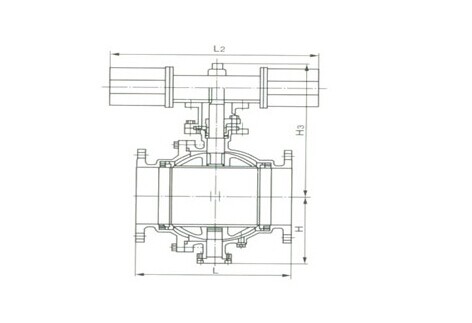

【结构图片】
